Grid

Projektant:
Zespół Architected Sound

pochłanianie

tony średnie

tony wysokie

Rastrowy sufit akustyczny

Grid powstał w celu ożywienia monotonii akustycznych modułowych i rastrowych sufitów podwieszanych, wykorzystujących również standardową konstrukcję T24 i T15. Przestrzenna konstrukcja elementów Grid o różnych wymiarach i kształtach, wykonana jest z materiału o wysokim stopniu dźwiękochłonności. Ażurowa forma sufitu pozwala ukryć sufitowe instalacje techniczne wprowadzając wysokie pochłanianie dźwięku.

szczegółowe informacje

wzory

zamów

Montowany na konstrukcji sufitowej zapewnia estetyczne wykończenie
i skuteczne pochłanianie dźwięku,
idealnie komponując się z systemami T24 i T15.

Optymalne dopasowanie

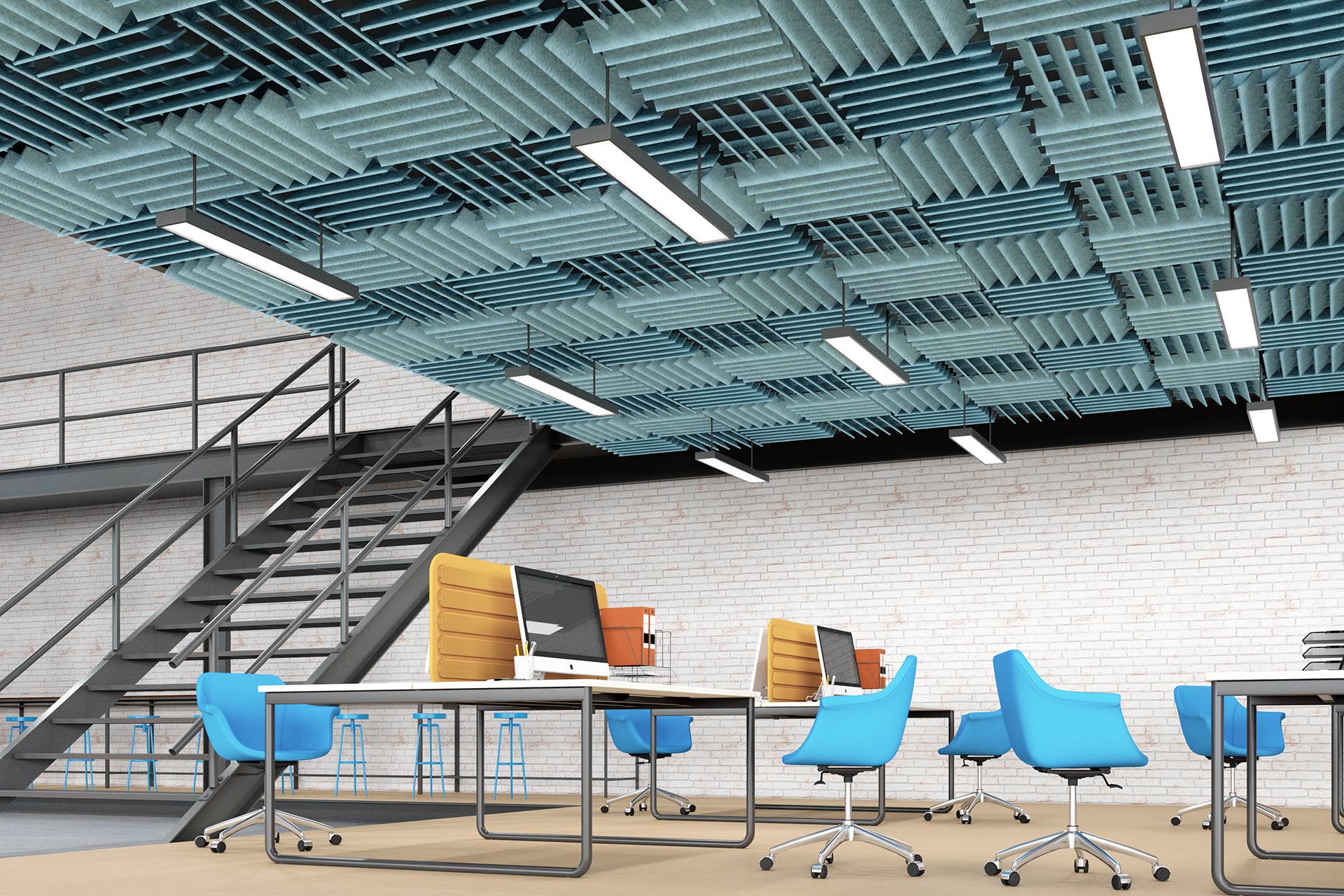

do przestrzeni biznesowych

Dzięki łatwej integracji z istniejącymi systemami, świetnie sprawdzi się w biurach, salach konferencyjnych czy przestrzeniach komercyjnych.

Zawieszony na linkach tworzy trójwymiarową strukturę,
która umożliwia swobodne kształtowanie akustyki przestrzeni.

Akustyczne rozwiązanie z elastycznym montażem

Oferuje nie tylko zaawansowane pochłanianie dźwięku,
ale także elastyczność w dostosowywaniu akustyki wnętrza, wprowadzając nowoczesny element do każdego pomieszczenia.

Jakość i certyfikaty materiału EcoPET

Jakość oraz bezpieczeństwo są dla nas najwyższym priorytetem. W związku z powyższym pracujemy na materiałach spełniających najwyższe standardy oraz są zgodne z wymogami prawa budowalnego. Część naszych produktów dodatkowo spełnia wymogi dyrektywy RoHS oraz rozporządzenia REACH.

EU 1907/2006

EN 717-1:2004

wolny odformaldehydu

B-s2, d0

klasa odpornościogniowej

Właściwości materiału EcoPET

Szczegółowe informacje

Informacje o produkcie

Grid umożliwia kreowanie trójwymiarowych, wielokolorowych i wielowarstwowych struktur przestrzennych przy jednoczesnym zapewnieniu wysokich własności pochłaniania dźwięku. Moduły Grid układa się na standardowej sufitowej konstrukcji systemowej T24 lub T15, ale mogą być również swobodnie zwieszane na regulowanych linkach.

Wymiary

S x D x W

moduł zawieszony na regulowanych linkach:
1200 x 2400 x /w zależności od wzoru/ 150-205 mm
moduł zawieszony na sufitowej konstrukcji systemowej T24 lub T15:
595 x 1195 x /w zależności od wzoru/ 150-205 mm

Waga

ok. 4 kg/m²

Materiał

PET - prasowane włókna poliestrowe pochodzące w 75% z recyclingu

bezzapachowy
nietoksyczny
niepylący
dostępny w wielu pięknych kolorach i różnych kształtach
łatwy w czyszczeniu
trwały
nie mechaci się

PET - proces produkcji

Współczynnik pochłaniania dźwięku

α_{w, max} = 0,95 (przy montażu E-200 z dodatkową warstwą dźwiękochłonną nad modułem)

Projektant

Zespół Architected Sound

Przykładowe wzory

moduł zawieszony na regulowanych linkach

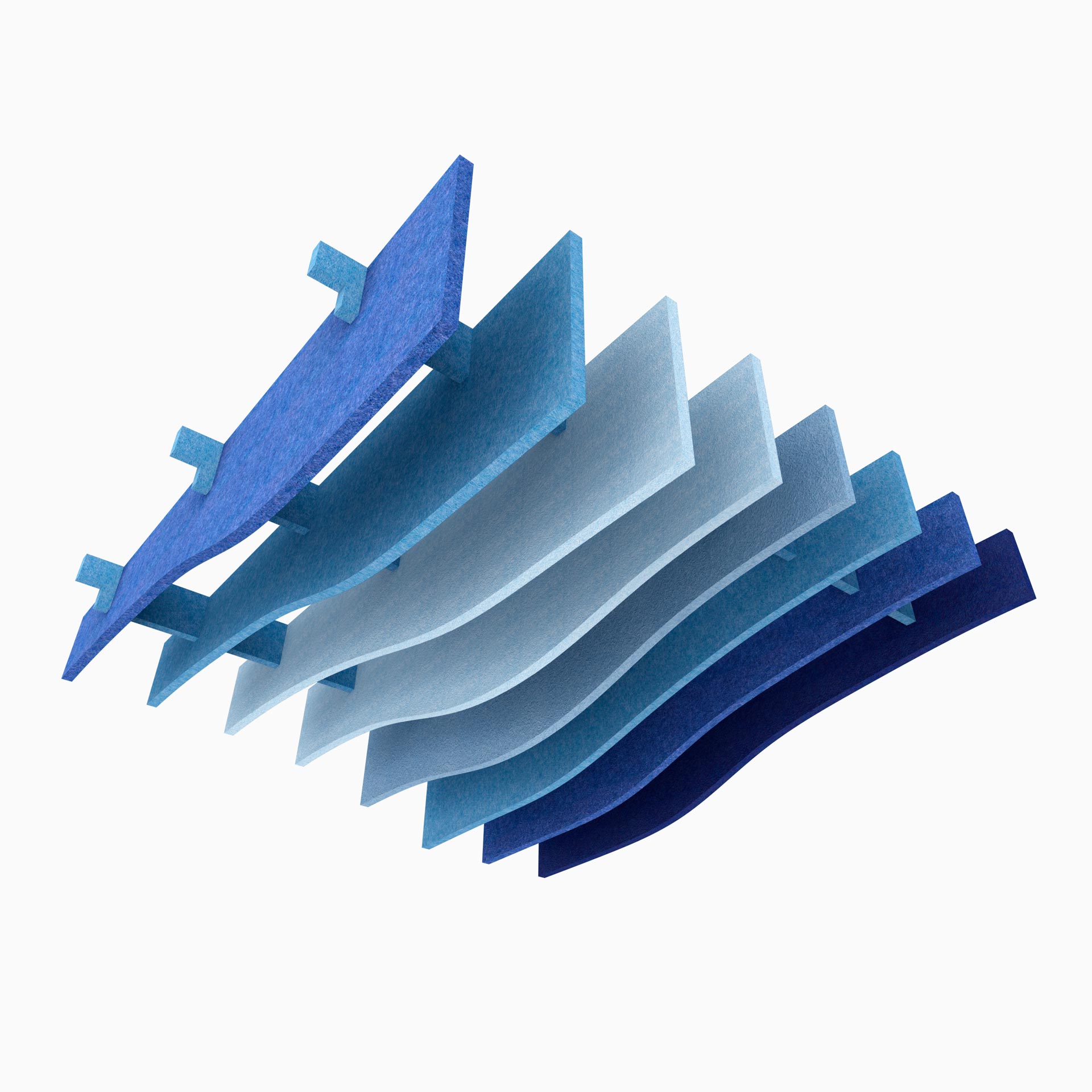

Rastrowy sufit akustyczny 3d Architected Sound EcopET the Grid - wzór 01

Rastrowy sufit akustyczny 3d Architected Sound EcopET the Grid - wzór 02

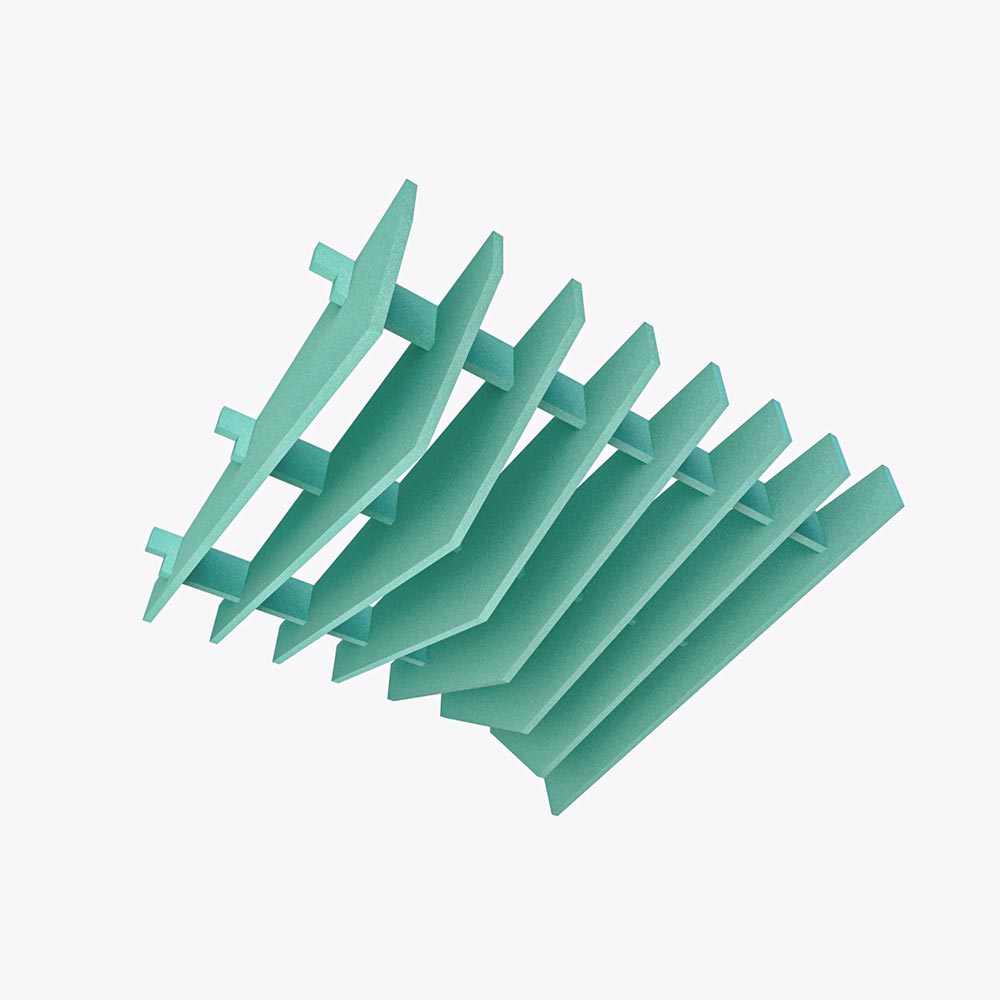

moduł zawieszony na sufitowej konstrukcji systemowej T24 lub T15

Paleta kolorów EcoPET

Przedstawiona kolorystyka materiału EcoPET jest przykładowa.
Kolory mogą się różnić w zależności od dostarczonej partii materiału.

Przed złożeniem zamówienia prosimy o kontakt info@architected-sound.com w celu weryfikacji kolorów oraz ich dostępności.

AP-01 Light Yellow

AP-02 Yellow

AP-02 Citrus

AP-03 Orange Tiger

AP-04 Pure White

AP-05 Light Camel

AP-06 Dark Camel

AP-07 Opera

AP-08 Red Coffee

AP-9 Light Grey

AP-10 Silver Grey

AP-11 Water Grey

AP-12 Moon Grey

AP-13 Greenery

AP-14 Green Flash

AP-15 Lotus

AP-16 Blackish Blue

AP-16 Pageant Blue

AP-17 Apple Red

AP-18 Tomato Pure

AP-19 Purple

AP-20 Pagoda

AP-21 Light Blue

AP-21 Navagio Bay

AP-22 Little Boy Blue

Próbka koloru panelu dekoracyjnego dźwiękochłonnego EcoPET w kolorze ciemnoniebieskim o symbolu AP-23 Deep Blue

AP-23 Beaucoup Blue

AP-24 Blue Green

AP-25 Ultimate Grey

AP-26-Sesame

AP-27 Pure Black

AP-28 Dark Grey

AP-29 Brown A

AP-29 Gray Green

AP-30 Brown B

AP-31 Acros

AP-32 Kelp Forest

AP-33 Regatta

AP-34 Blackish Green

AP-35 Lake Blue

AP-35 Lue Curacao

AP-36 Dark Silver

AP-37 Bonnie Blue

AP-38 Morandi

AP-39 Harbor

AP-40 Turquoise

AP-41 Falling Water

AP-42 Forever

AP-43 Iluminating

AP-44 Creamy White

AP-45 Space Gray

AP-46 Peach Pearl

AP-47 Navy Peony

AP-48 Purple

AP-48 Violet

AP-49 Senado

AP-50 Iceland Poppy

AP-51 Milk Cocoa

AP-52 Rust

AP-53 Abunadant

AP-54 River Side

AP-55 Sharp

AP-56 Mountains Red

AP-57 Storm

AP-58 Matcha

AP-59 Zara Camel

AP-60 Pure Red

AP-61 Black Green

AP-62 Ceylon

AP-63 Sky Blue

AP-64 Sagrazo

AP-65 Gem

AP-66 Agarwood

AP-67 Perfectly Pearl

AP-68 Grass Green

AP-69 Ultimate Red

AP-70 Fireplace

AP-71 Fairway

AP-72 Canary

AP-73 Cloudbrust

AP-74 Platinum

AP-75 Golden

AP-76 Montana Grape

AP-77 Mulberry

AP-78 Slate Gray

AP-79 Myst

AP-80 Neutral Grey

AP-81 Banana Yellow V2

AP-82 Cadet

AP-83 Balsam

AP-84 Orion

AP-85 Parthenon

AP-86 Highland

AP-87 Nerolac Terrace

AP-88 Formal Garder

AP-89 Douglas Fir

AP-90 Brittany

AP-91 Bronze

AP-92 Pinnacle

AP-93 Winter Bloom

AP-94 Corsair

AP-95 Claisonne

Paleta kolorów EcoFelt

Przedstawiona kolorystyka materiału EcoFelt jest przykładowa.
Kolory mogą się różnić w zależności od dostarczonej partii materiału.

Przed złożeniem zamówienia prosimy o kontakt info@architected-sound.com w celu weryfikacji kolorów oraz ich dostępności.

AF-01

AF-02

AF-03

AF-04

AF-05

AF-06

AF-07

AF-08

AF-09

AF-10

AF-11

AF-12

AF-13

AF-14

AF-15

AF-16

AF-17

AF-18

AF-19

AF-20

AF-21

AF-22

AF-23

AF-24

AF-25

AF-26

AF-27

AF-28

AF-29

AF-30

AF-31

AF-32

AF-33

AF-34

AF-36

AF-35

AF-38

AF-37

AF-39

AF-40

AF-41

AF-42

AF-43

AF-44

AF-45

AF-46

AF-47

AF-48

Na zamówienie

Istnieje możliwość łączenia z filcem akustycznym EcoFelt.

Dostępne różne rozmiary oraz kształty, w zależności od koncepcji wzorniczej.

Właściwości techniczne

Rysunek techniczny

moduł zawieszony na regulowanych linkach - widok z góry

Rastrowy sufit akustyczny 3d Architected Sound EcopET the Grid

moduł zawieszony na sufitowej konstrukcji systemowej T24 lub T15 - widok z góry

Bezpieczeństwo pożarowe

Możliwość wykonania z materiałów o klasie reakcji na ogień B-s2, d0.

Akustyka

Współczynniki pochłaniania dźwięku panelu akustycznego Architected Sound Grid

Wykres współczynników pochłaniania dźwięku dla Grid

Praktyczny współczynnik pochłaniania dźwięku α_p

częstotliwość 1/1‑okt.
125 Hz	0,10
250 Hz	0,20
500 Hz	0,30
1000 Hz	0,65
2000 Hz	0,85
4000 Hz	1,00

Grid wykonany z PET o grubości 9 mm, wzór 01

Do pobrania

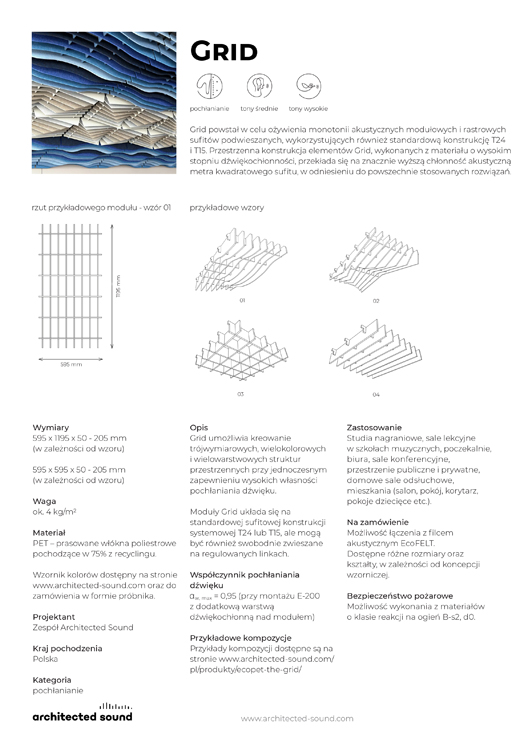

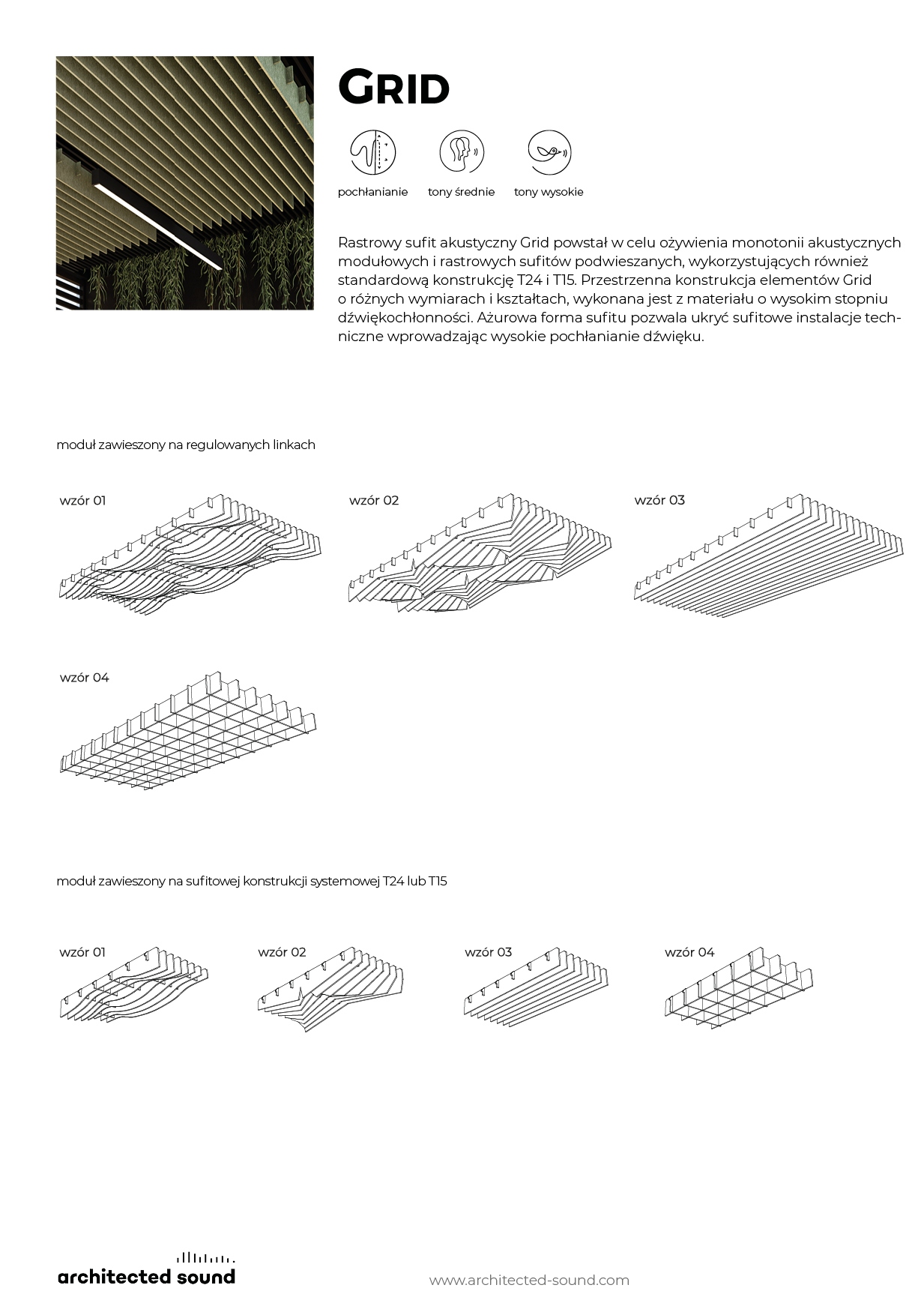

Karta katalogowa

Okładka karty właściwości użytkowych panelu pochłaniającego dźwięki EcoPET

Karta wł. użytkowych

Miniatura okładki katalogu produktów marki Architected Sound

Katalog produktów

AS_CATT_library

AS_MaterialBase_01.18_pack
